CA6380C 低压电流互感器变比测试仪

CA6380C 低压电流互感器变比测试仪,一次电流 : 100mA-10000A; 二次电流 : 0.00mA~20A; 最大变比 : 1:9999; 柔性电流钳:Ф300m m ; 二次电流钳:Ф7.5mm×13mm; 测量低压电流互感器一二次回路的电流、变比、极性、 相别、比差、角差、漏电流在线测试;变压器两侧 电流大小、变比在线测试;负荷电流测试

CA6380C 低压电流互感器变比测试仪

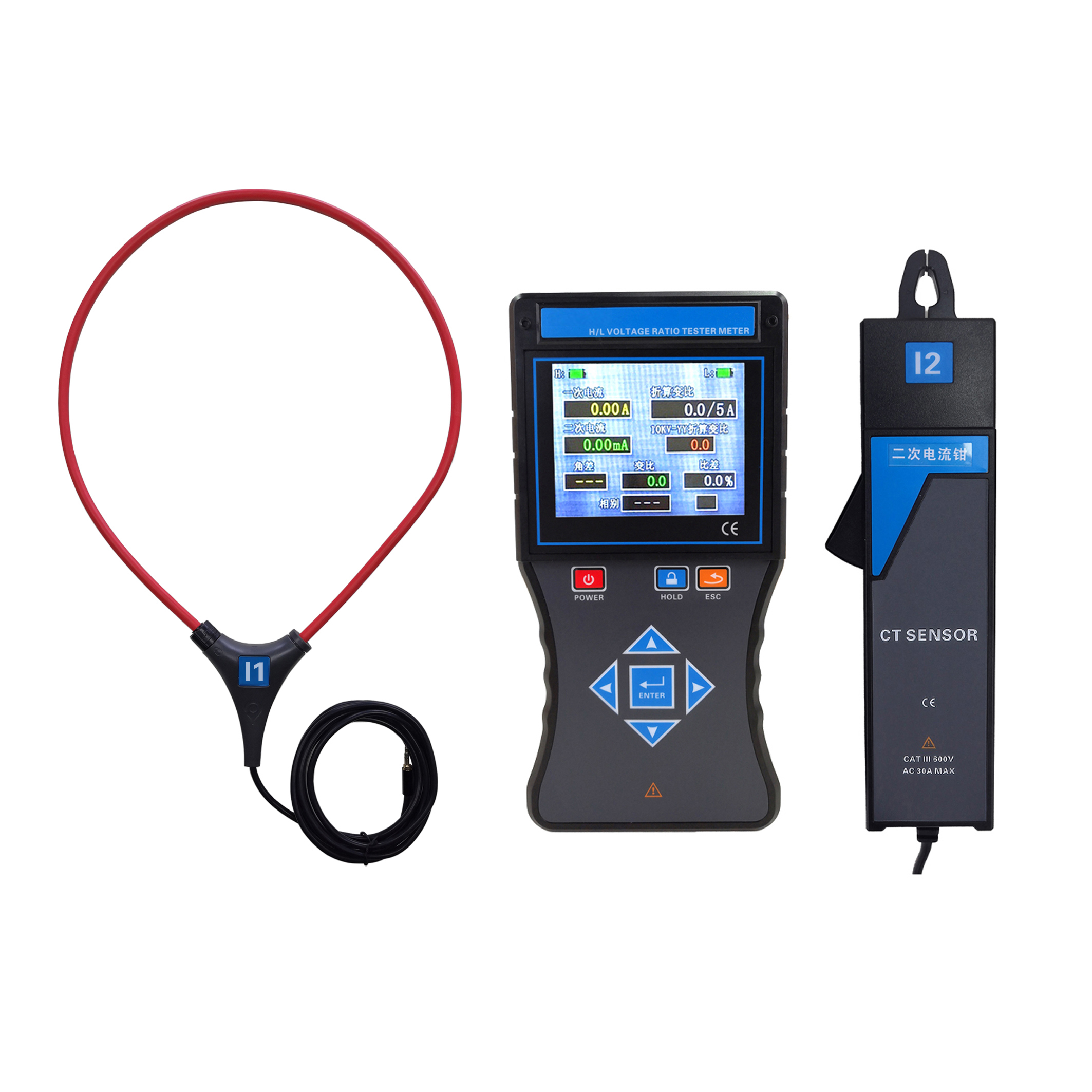

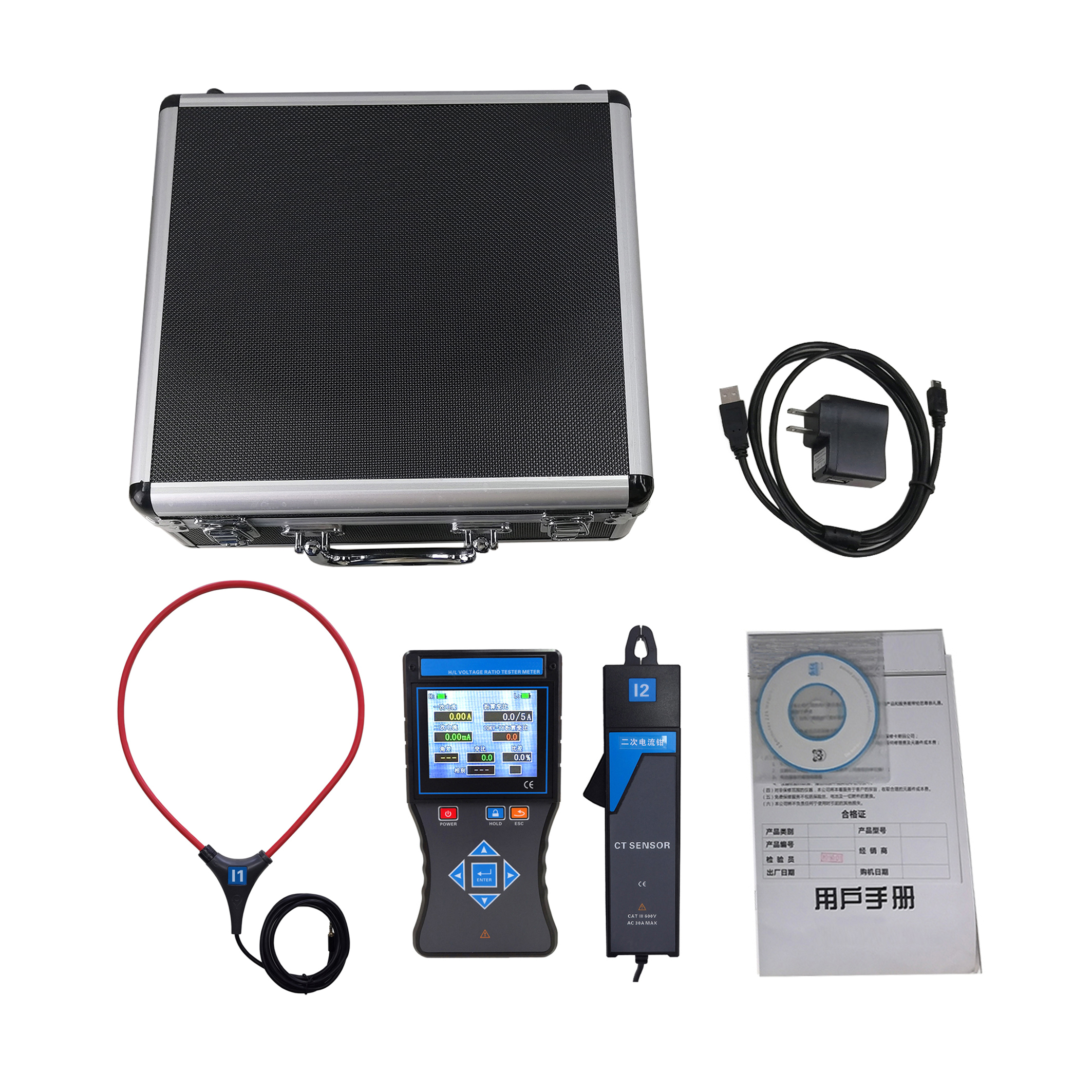

CA6380C低压电流互感器变比测试仪突破传统检测方式,专为在线测量运行中的电流互感器、变压器的初级、次级电流大小、变比、比差、角差、相别、极性、漏电流而精心设计制造的,由一次柔性电流钳、主机、二次电流钳等组成。

一次柔性电流钳,为洛氏线圈,测量电流范围广。其具有极佳的瞬态跟踪能力,可以用于测量尺寸很大或形状不规则的导体电流。二次钳钳头尖细,非常适合于排线密集的场所。仪表还具有数据保持、数据存储等功能,广泛应用于变电站、发电厂、工矿企业以及检测站、电工维修部门进行电流检测和野外电工作业等。

CA6380C数据软件具有在线实时监控、动态显示,具有最大、最小、平均值指示,具有报警值设定及报警指示功能,具有历史数据读取、查阅、保存、打印等功能。



测量低压电流互感器一二次回路的电流、变比、极性、相别、比差、角差、漏电流在线测试;变压器两侧电流大小、变比在线测试;负荷电流测试



DC 3.7V可充锂电池,USB充电接口,连续工作约10小时

测试方式

一次测量使用柔性CT

二次测量使用钳形CT

显示模式

3.5寸真彩液晶屏显示,上下箭头键调整背光亮度

可测线径

柔性电流钳:Ф300mm(可定制更大内径的线圈)

二次电流钳:Ф7.5mm×13mm

测量范围

柔性电流钳:AC 0.00A~10.00kA

二次电流钳AC 0.00mA20.00A

分 辨 力

柔性电流钳:10mA

二次电流钳:0.01mA

一次电流精度

0.00A99.9A: ±3%±5dgt  (23℃±3℃,80%RH以下)

100A10kA:  ±3%±5dgt  (23℃±3℃,80%RH以下)

二次电流精度

0.00mA20A: ±3%±5dgt  (23℃±3℃,70%RH以下)



两种变比显示:(一二次回路实测电流变比;以二次回路5A的折算变比;变比最大19999



自动换档

数据存储

5000

采样速率

1/

仪表尺寸

主机:长宽厚250mm×100mm×40mm



二次钳:长宽厚220mm×45mm×30mm

数据保持

测量界面下按HOLD键保持数据,再按HOLD键取消保持

退出功能

ESC键退出当前功能界面,返回上级目录

位置误差

柔性电流钳:被测导线应尽量处于柔性线圈的中心位置,不要靠近开合口处,开合口处测试误差约增大一倍或更多。

数据查阅

进入数据查阅模式后,按箭头键翻阅所存数据

溢出显示

电流超量程溢出功能:“OL  A”符号显示

自动关机

开机约15分钟后,仪表自动关机,以降低电池消耗

电池电压

当电池电压低于3.2V时,电池电压低符号显示,提醒充电

仪表质量

主机:395g(含电池)

柔性钳:190g

电流钳:230g

总质量:11kg(含仪表箱)

工作温湿度

-10℃~40℃;80%Rh以下

存放温湿度

-10℃~60℃;70%Rh以下

绝缘强度

主机:2000V/rms(外壳前后两端之前)
